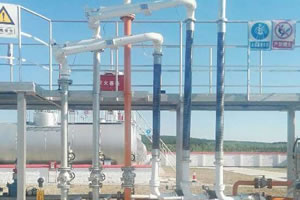

陆用装载臂

陆用装载臂可用于：酸、碱、有毒气体、低温气体石油产品、高黏稠流体、高温化工产品、无菌液态食品。

陆用装载臂设计用于公路和铁路槽车的顶部装载，具有较大的操作范围和较好的平衡性。臂的长度可根据槽车的类型来确定。

根据安装空间和区域的不同，选择以下平衡方式之一，均能获得良好的平衡效果： 1、酸/碱 2、配重块 3、扭力弹簧 4、弹簧缸

可根据要求予以修订。

旋转接头均检验以适合不同场合和介质。与介质接触的旋转接头密封件均能符合理化性能的相关要求。

垂管配置法兰接口、任意位置安装球阀或快速切断阀、配置真空短路器、外臂锁定、油气返回管线等附件

以下数据用于产品的询价、设计和订货
1、装载臂的型号 2、公称口径 3、左或右旋 4、A，B，C长度 5、机座连接法兰
6、槽车连接方式7、介质 8、温度范围 9、管道材料 10、操作/试验压力 11、流量 12、附件

设备名称	型号	特点与使用范围	适用介质	设计压力	设计温度
AL1401型（顶部装车）陆用臂	AL1401	特点：罐车顶部装车，接口向上	原油、成品油、化工介质	1.0、1.6、2.5MPa	-50℃～+80℃
AL1402型（顶部装卸）陆用臂	AL1402	特点：罐车顶部装车，接口向上	原油、成品油、化工介质	-0.08MPa～2.5MPa	-50℃～+80℃
AL1403型（顶部装卸）陆用臂	AL1403	特点：罐车顶部装车，接口向上	原油、成品油、化工介质	-0.08MPa～2.5MPa	-50℃～+80℃
AL1412型（双管密闭装车）陆用臂	AL1412	范围：罐车顶部双管密闭装车，上为气相管（可为部分软管），下为液相管	有挥发性的、有毒性的介质	1.0MPa～2.5MPa	-50℃～+80℃
AL1503型（底部装卸）陆用臂	AL1502	范围：罐车底部（侧面）装卸，接口可向下，可侧向，与罐车接口为快速接头（G12/G17）	原油、渣油等	-0.08MPa～2.5MPa	-50℃～+80℃
ALXXXX型（导轨式气控/电控自动臂）陆用臂	ALXXXX	范围：罐车顶部装卸车，具有导轨式气动气缸控制系统，能在栈台上直接操作臂的移动。	原油、成品油、化工介质	-0.08MPa～2.5MPa	-50℃～+80℃

AL1401型（顶部装车）
使用特点：罐车顶部装车，接口向上
适用介质：原油、成品油、化工介质
设计压力：1.0MPa 1.6Mpa 2.5MPa
设计温度：-50℃～+80℃

AL1402型（顶部装卸）
使用特点：罐车顶部装卸车，接口向下
适用介质：原油、成品油、化工介质
设计压力：-0.08MPa～2.5MPa
设计温度：-50℃～+80℃

AL1402型（顶部装卸）
AL1403型（顶部装卸）
使用范围：罐车顶部装卸车，接口向下
适用介质：原油、成品油、化工介质
设计压力：-0.08MPa～2.5MPa
设计温度：-50℃～+80℃

AL1412型（双管密闭装车）
使用范围：罐车顶部双管密闭装车，上为气相管（可分部分软管），下为液相管
适用介质：有挥发性的、有毒性的介质
设计压力：1.0MPa～2.5MPa
设计温度：-50℃～+80℃
注：本公司还提供其他型号，欢迎来电咨询。
